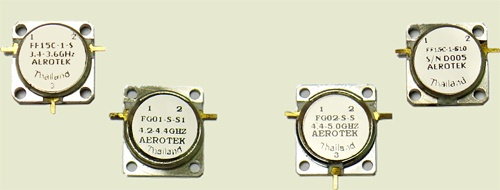

Flange drop-in | Miniature drop-in Flange
Flange Drop-In |
||||||||||
Model |
Freq. (GHz) |
Isolation dB (min) |
Ins. Loss dB (max) |
VSWR (max) |
Operating temp. (°C)
|
Dimension |

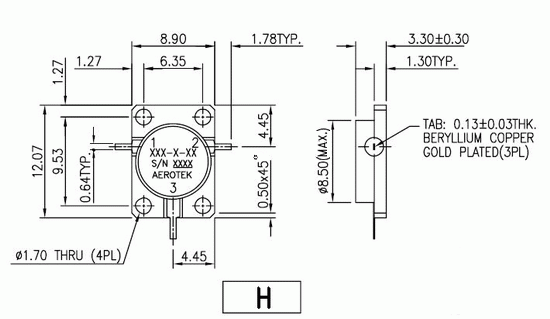

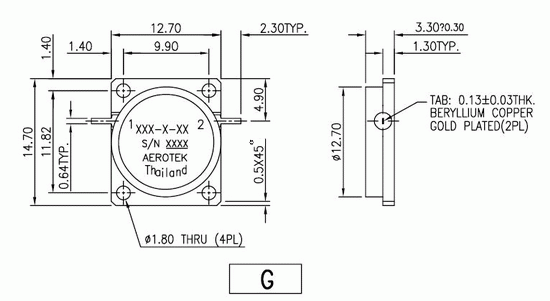

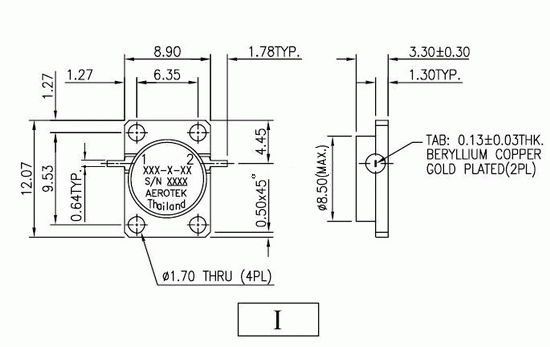

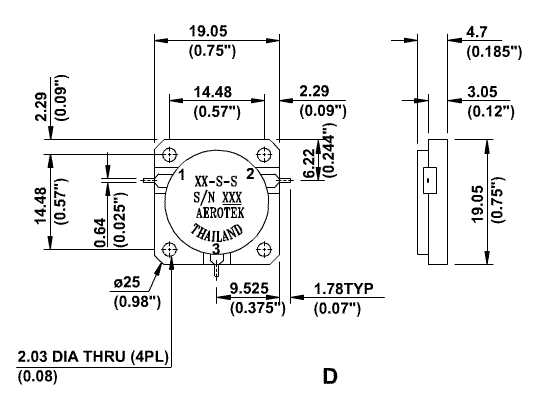

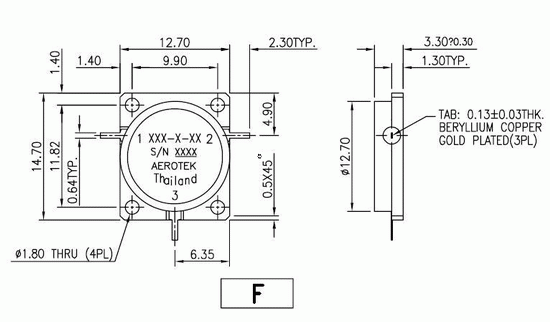

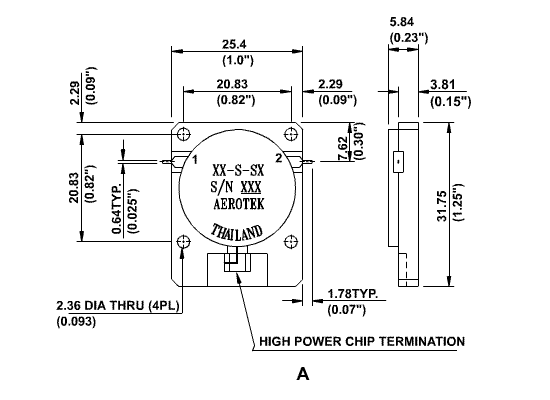

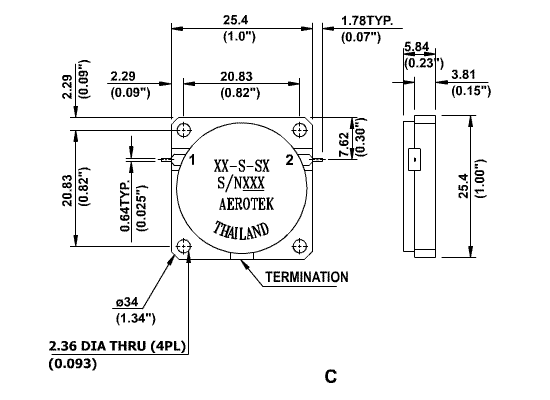

Outline Fig. |
|||
Circulator |
Isolator |
W x L x T (mm.) |
Cir. |
Iso. |
||||||
FC20-S-S |
FC20-S-S65 |
0.824-0.849 |
20 |
0.5 |
1.25 |
-54 to +85 |

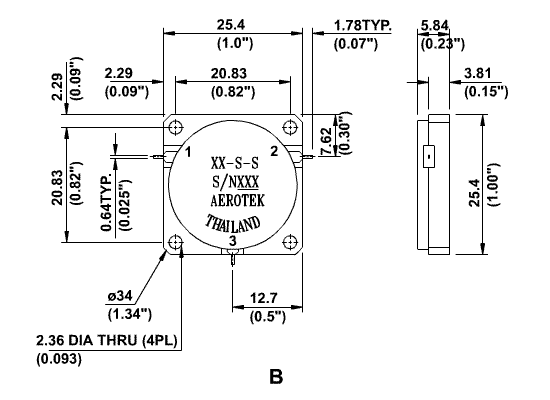

25.4 x 25.4 x 5.84 |
|||
FC23-S-S |
FC23-S-S65 |
0.860-0.900 |
20 |
0.5 |
1.25 |
-54 to +85 |
25.4 x 25.4 x 5.84 |
|||
FC25-S-S |
FC25-S-S65 |
0.860-0.960 |
20 |
0.5 |
1.25 |
-54 to +85 |
25.4 x 25.4 x 5.84 |
|||
FC27-S-S |
FC27-S-S65 |
0.925-0.960 |
20 |
0.5 |
1.25 |
-54 to +85 |
25.4 x 25.4 x 5.84 |
|||
FD02-S-S |
FD02-S-S5 |
1.0-1.1 |
20 |
0.5 |
1.25 |
-54 to +85 |
25.4 x 25.4 x 5.84 |
|||
FD09-S-S |
FD09-S-S5 |
1.2-1.4 |
20 |
0.5 |
1.25 |
-54 to +85 |
25.4 x 25.4 x 5.84 |
|||
FD15-S-S |
FD15-S-S5 |
1.4-1.6 |
20 |
0.5 |
1.25 |
-54 to +85 |
25.4 x 25.4 x 5.84 |
|||
FD15A-S-S |
FD15A-S-S5 |
1.435-1.54 |
20 |
0.5 |
1.25 |
-54 to +85 |

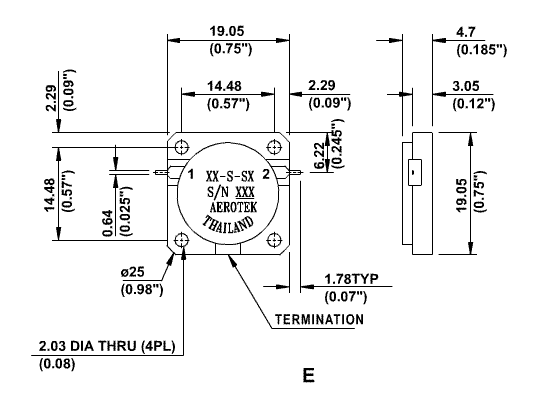

19.05x19.05x4.7 |
|||
FD23-S-S |
FD23-S-S5 |
1.7-1.8 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FD25-S-S |
FD25-S-S5 |
1.8-1.9 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FE05-S-S |
FE05-S-S5 |
2.0-2.3 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FE07-S-S |
FE07-S-S5 |
2.2-2.4 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FE14-S-S |
FE14-S-S5 |
2.4-2.5 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FE23C-S-S |
FE23C-S-S5 |
2.6-2.9 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FF01B-S-S |
FF01B-S-S5 |
2.9-3.1 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FF09B-S-S |
FF09B-S-S5 |
3.1-3.5 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FF01-S-S |
FF01-S-S5 |
3.7-4.2 |
20 |
0.5 |
1.25 |
-54 to +85 |
19.05x19.05x4.7 |
|||
FG01-S-S |
FG01-S-S1 |
4.2-4.4 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FG02-S-S |
FG02-S-S1 |
4.4-5.0 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FG14A-S-S |
FG14A-S-S1 |
4.5-5.3 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FG24B-S-S |
FG24B-S-S1 |
5.2-5.9 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FG27-S-S |
FG27-S-S1 |
5.0-6.5 |
17 |
0.6 |
1.3 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FH04-S-S |
FH04-S-S1 |
5.8-6.5 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FH03B-S-S |
FH03B-S-S1 |
5.9-6.4 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FH05A-S-S |
FH05A-S-S1 |
6.4-7.2 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FH23C-S-S |
FH23C-S-S1 |
7.1-7.9 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FH07-S-S |
FH07-S-S1 |
7.2-8.4 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FI03A-S-S |
FI03A-S-S1 |
7.8-8.5 |
20 |
0.5 |
1.25 |
-20 to +85 |
12.7x14.6x3.3 |
|||
FI19-S-S |
FI19-S-S1 |
8.5-9.6 |
20 |
0.5 |
1.25 |
-20 to +85 |
8.9x12.07x3.3 |
|||
FJ01C-S-S |
FJ01C-S-S1 |
9.5-10.5 |
20 |
0.5 |
1.25 |
-20 to +85 |
8.9x12.07x3.3 |
|||
FJ26-S-S |
FJ26-S-S1 |
11.5-13.5 |
20 |
0.5 |
1.25 |
-20 to +85 |
8.9x12.07x3.3 |
|||
FK02-S-S |
FK02-S-S1 |
14.0-14.5 |
20 |
0.5 |
1.25 |
-20 to +85 |
8.9x12.07x3.3 |
